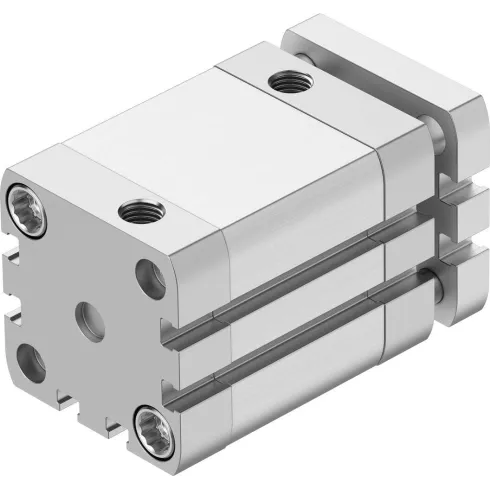

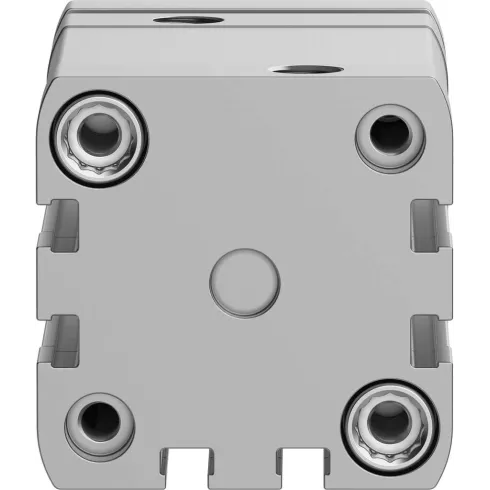

Компактный пневмоцилиндр Festo ADNGF-40-30-P-A, артикул 554253. Диаметр поршня 40 мм, ход 30 мм, двусторонний, демпфирование — нерегулируемое, присоединение G1/8. Теоретическое усилие на выталкивание при давлении 6 бар — около 750 Н без учёта трения и площади штока.
Исполнение — ISO 21287. Средний типоразмер — самый ходовой в промышленной автоматизации: подача заготовок, приводы заслонок, толкатели конвейеров.
Компактный цилиндр Festo ADNGF-40-30-P-A — компактный пневмоцилиндр двустороннего действия. Оснащен направляющими и траверсами, соответствует стандарту ISO 21287. Компактная конструкция и модульная система позволяют использовать цилиндр во многих отраслях промышленности. Широкий спектр модификаций позволяет конфигурировать исполнение под потребности конкретного заказчика.
Ключевые особенности
- шток защищен от проворота посредством направляющих стержней и траверсой,
- возможен монтаж через сквозные отверстия, внутреннюю резьбу или с помощью монтажных принадлежностей,
- простой монтаж с помощью широкого набора принадлежностей для практически любого типа установки,
- в базовом исполнении установлены упругие демпфирующие кольца для демпфирования по типу P (демпфирующие кольца/элементы в конечных положениях) или PPS (самонастраивающееся пневматическое демпфирование в конечных положениях),
- на поршень может устанавливаться магнит для бесконтактного опроса положения,
- устройство соответствует директиве ATEX для работы во взрывоопасной атмосфере.
Крышка и корпус цилиндра выполнены из анодированного алюминия. Материал штока высоколегированная сталь. Крепежные болты производятся из легированной или оцинкованной стали.
Уплотнения в стандартной конфигурации изготавливаются из полиуретана TPE-U (PUR) или фторкаучука (FPM).
Возможно использование сжатого воздуха с маслом, но в этом случае добавление масла прекращать нельзя.
Варианты исполнения цилиндров:
- двусторонний шток,
- сквозной шток,
- односторонняя противоповоротная платформа,
- с магнитом на поршне,
- термостойкие уплотнения.
Функциональная замена
E.MC SF40X30-S-M — компактный пневмоцилиндр, диаметр поршня 40 мм, ход 30 мм, присоединение 1/8. Оба изделия выполнены по стандарту ISO 21287, который задаёт присоединительную резьбу, вылет и резьбу штока, посадочные размеры крепежа.
Подбор ориентировочный: перед заказом уточните применимость у менеджера — назначение, режим работы и требования к сертификации могут отличаться.
